UART0 主串口、UART1 辅串口、DBG 调试串口
默认 UART0 115200 bps
核心参数
| 产品版本 | ML307Y AT 版本 |
|---|---|
| 封装 | LCC48 + LGA61 |
| 尺寸与重量 | 17.7 × 15.8 × 2.2 mm；手册未提供重量值 |
| 理论速率 | LTE-FDD 下行 10 Mbps / 上行 5 Mbps；LTE-TDD 下行 9.010 Mbps / 上行 3.096 Mbps |
| 工作频段 | LTE-FDD Band 1/3/5/8；LTE-TDD Band 34/38/39/40/41 |
| 发射功率 | 23 dBm ± 2 dB |
| 工作电压 | DC 3.4-4.5 V，典型值 3.8 V |
| 应用接口 | UART ×3、USB ×1、USIM ×1、RF ×1、CONTROL ×7、GPIO ×4、PWM ×2、ADC ×2 |
| 网络与业务 | 支持 SMS；IPv4/IPv6、PING、NTP、DNS、TCP/UDP、SSL、HTTP/HTTPS、MQTT/MQTTS |
| 驱动与升级 | USB 驱动支持 Windows 7/10、Linux、Android 4.x-11.x；USB 固件升级 |
| 3GPP 标准 | 手册产品概述页未提供具体版本号 |
应用场景与技术规格
适用场景：联网控制器,仪表,工业终端,智能设备,数据上报
- USB 2.0 高速接口，最高 480 Mbps，仅支持从模式，可用于 AT 命令、数据传输、调试和固件升级
- 提供 UART0 主串口、UART1 辅串口和 DBG 调试串口；UART0 默认 115200 bps，串口电平为 1.8 V
- 提供 1 路 USIM，符合 ISO7816，支持 1.8 V/3 V SIM，并支持 USIM0_DET 热插拔检测
- 提供 2 路 12-bit ADC，精度约 50 mV 以内；4 路 GPIO 在休眠模式下不可使用
- VBAT 瞬态工作电流可能达到 2 A，建议外部 LDO/DCDC 输出能力大于 2 A，并在 VBAT 侧配置储能电容
- 正常工作温度 -30°C 至 +75°C，扩展工作温度 -40°C 至 +85°C，存储温度 -45°C 至 +90°C
- 手册中带 * 的功能标记为正在开发，具体能力以当前固件、完整料号和样品测试为准

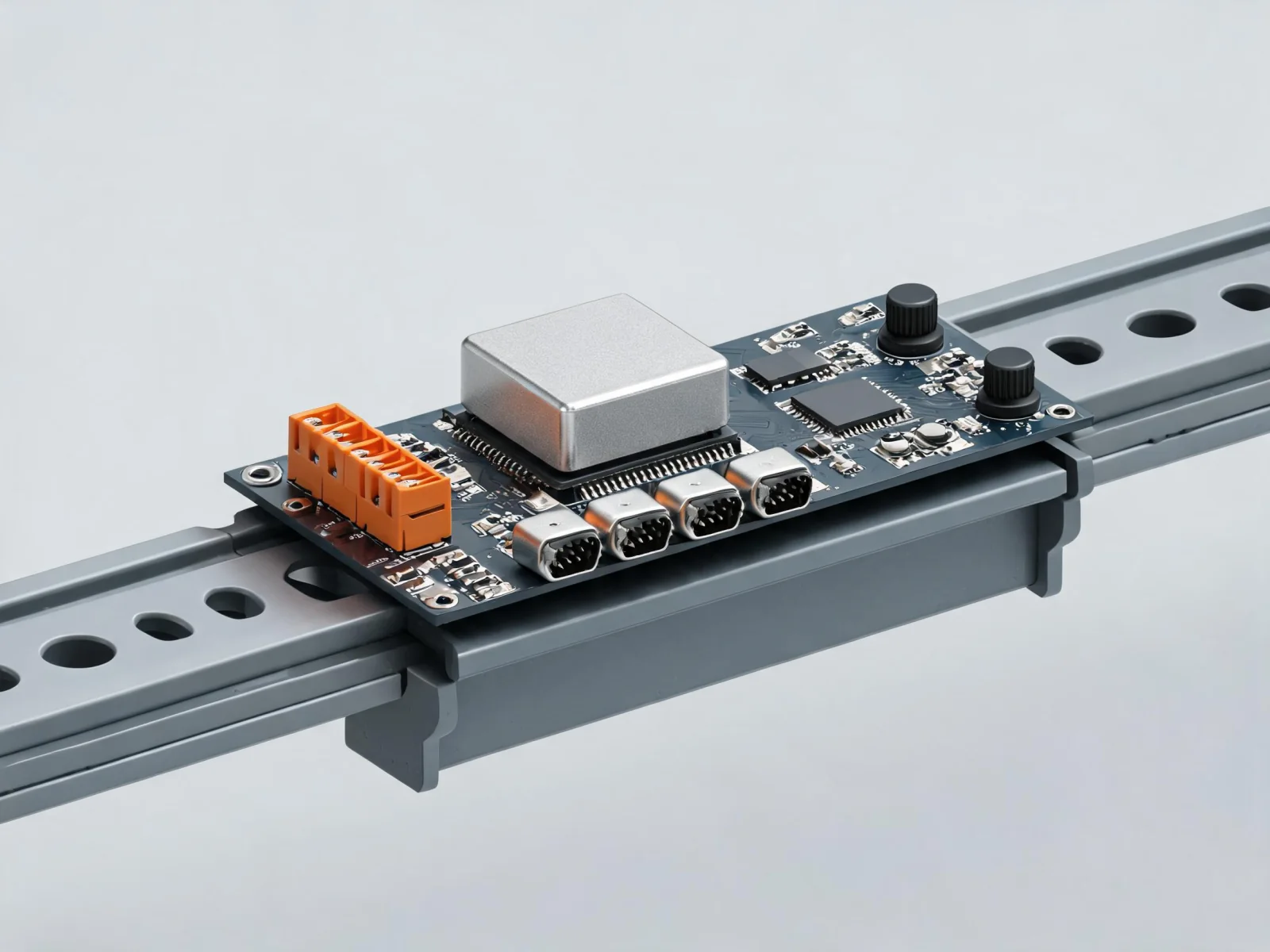

ML307Y AT版本：面向数据上报与控制设备的 4G Cat.1 模组
ML307Y AT 版本采用 LCC48+LGA61 封装，尺寸 17.7 mm × 15.8 mm × 2.2 mm，支持 LTE-FDD Band 1/3/5/8 和 LTE-TDD Band 34/38/39/40/41。它适合外部 MCU 负责业务逻辑、模组负责蜂窝连接的仪表、联网控制器、工业终端和数据上报设备。
硬件与接口摘要
USB 2.0，最高 480 Mbps
仅支持从模式；支持固件升级1 路 1.8 V/3 V USIM、1 路 RF
支持 USIM0_DET 检测4 GPIO、2 PWM、2 ADC、CONTROL ×7
ADC 为 12-bit，约 50 mV 精度3.4-4.5 V，典型 3.8 V
最大射频工况瞬态电流可达 2 AML307Y AT 版本落地核对
- 01主控连接
确认 UART0/UART1 电平、波特率和 AT 指令路径
- 02射频设计
核对 FDD/TDD 频段、ANT_MAIN、阻抗和天线净空
- 03电源设计
按 2 A 瞬态电流设计 LDO/DCDC、储能电容和 VBAT 走线
- 04量产维护
规划 USB 下载、BOOT_MODE、调试口、FOTA 与测试点
