VBAT 2.2-4.2 V，推荐 3.3 V
低压供电范围
核心参数
| 完整型号 | MN 316-DLVD |
|---|---|
| 平台与标准 | 芯翼 XY1100；NB-IoT；3GPP Release 13 |
| 封装与尺寸 | 40-pin LCC；(16±0.2) × (18±0.2) × (2.2±0.2) mm；约 1.3 g |
| VBAT 供电 | 范围 2.2-4.2 V；推荐/典型 3.3 V |
| 频段与运营商 | Band 5 / Band 8；中国地区；中国移动、中国电信 |
| 低功耗 | 深度睡眠模式耗流低至约 1 μA |
| 发射功率 | 23 dBm ± 2 dB |
| 协议与升级 | 支持 TCP/UDP 等传输协议及扩展命令；通过 UART1 串口升级 |
| SIM 与天线 | 支持外置/内置 1.8 V 或 3.0 V SIM；内外置 SIM 不能同时使用；天线接口 50 Ω |
| 温度范围 | 正常工作 -35°C 至 +75°C；扩展工作 -40°C 至 +85°C；存储 -45°C 至 +90°C |
应用场景与技术规格
适用场景：智能表计,烟感,环境监测,水务燃气,低功耗采集
- MN 316-DLVD 面向中国移动、中国电信 Band 5/Band 8 网络环境
- Active 模式支持正常数据收发；Idle 模式保持网络连接并接收寻呼；PSM 模式可通过 RST_WKUP 或定时器 T3412 唤醒
- 深度睡眠时 VDD_EXT 关闭、GPIO 状态无法保持、串口不能响应 AT 命令
- 底电流约 1 μA
- 适合智能表计、烟感、环境监测、水务燃气和周期性低功耗数据采集设备
- 旭宇科技可协助完成运营商覆盖、供电、SIM、天线、唤醒策略、样品测试和批量供货核对
- 参考来源：16RD《中移动 MN316 NB-IoT 通信模组硬件设计手册》；完整料号、当前固件、认证状态和供货批次以最新资料为准。

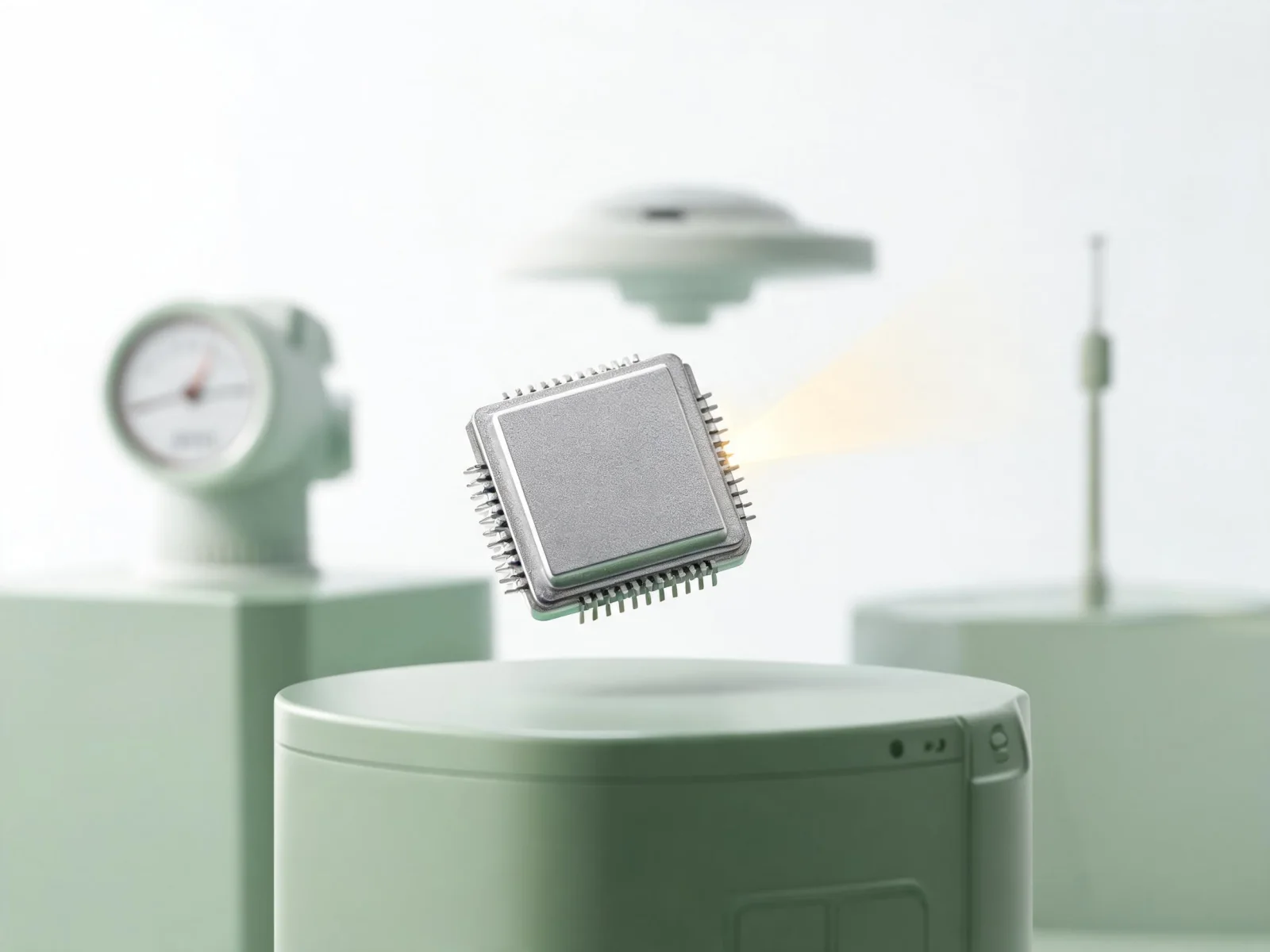

MN 316-DLVD：中国移动低功耗 NB-IoT 通信模组
MN 316-DLVD 基于芯翼 XY1100 平台，采用 40-pin LCC 封装，尺寸约 16 × 18 × 2.2 mm，面向中国移动和中国电信 Band 5/Band 8 网络环境。它适合以周期性上报为主、需要较长电池维护周期的智能表计、烟感、环境监测和水务燃气设备。
MN 316-DLVD 关键参数
NB-IoT Band 5/Band 8
中国移动、中国电信40-pin LCC，约 16 × 18 × 2.2 mm
约 1.3 g深度睡眠约 1 μA
适合周期性数据采集UART1 串口升级
支持远程维护方案设计典型工作模式
- 01ACTIVE
所有功能正常可用，可进行数据发送和接收
- 02IDLE
网络保持连接，可接收寻呼消息
- 03PSM
网络非连接状态，底电流约 1 μA
